家庭の電流とブレーカーの動作

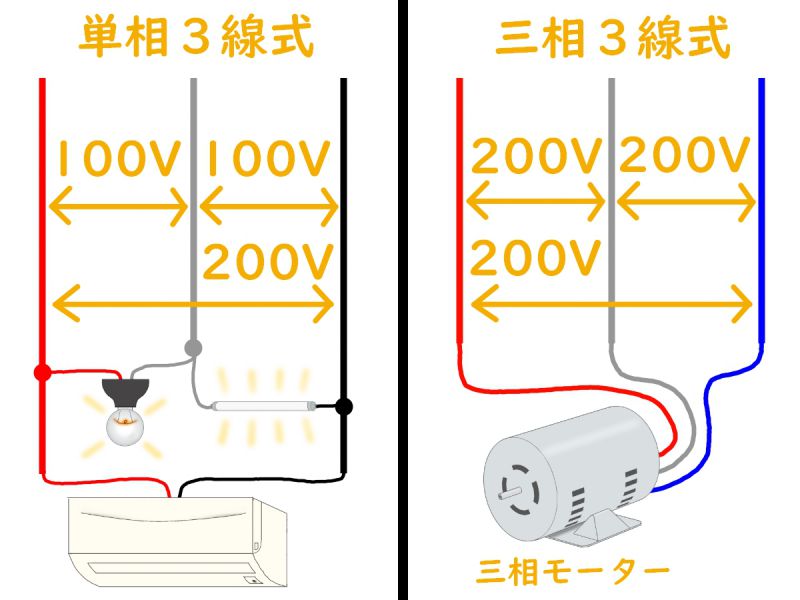

単相３線式は赤白黒の三本があり、
赤-白または黒-白の組み合わせでは100V〔ボルト〕、
赤-黒では200V〔ボルト〕になります。

ここから本題に入ります。

100V〔ボルト〕10A〔アンペア〕のドライヤーを２個 使うと、
10A＋10A＝20Aになり合計が20Aになることは分かると思います。

これを２パターンでも同じ電流値かどうか計算してみます。

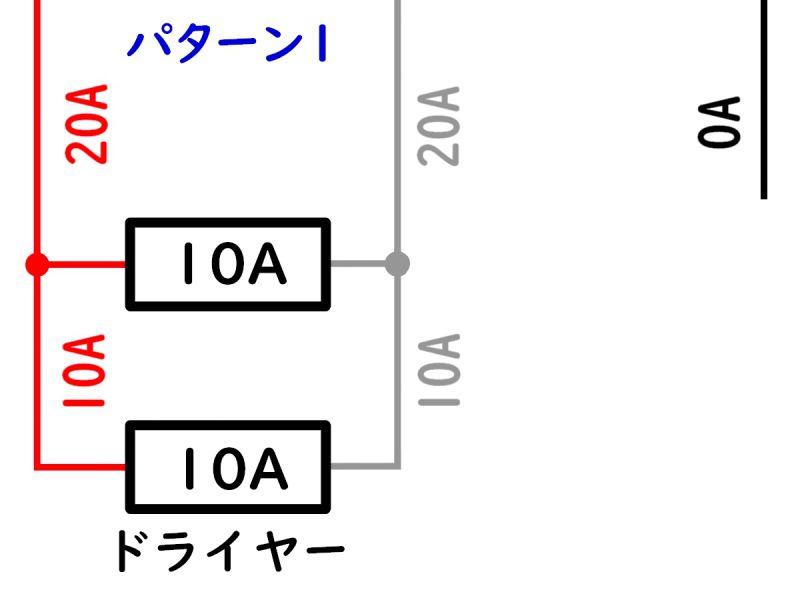

パターン１の場合、赤と白に20A流れるのが分かると思います。
この時、赤だけ測定すればドライヤーの合計電流が20Aだと分かります。

もし、赤ではなく黒と白につながれていたら黒だけ測定すればドライヤーの合計電流が分かります。

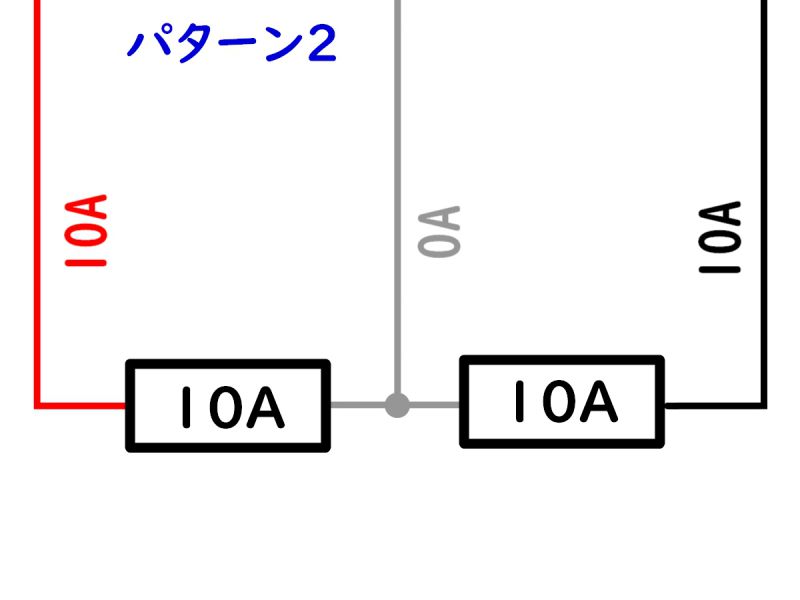

次にパターン２の場合、赤-白と白-黒の電流が同じとき、白には電流が流れません。
赤と黒に10Aずつ流れます。
赤と黒を合計すると10A＋10A＝20Aになり、パターン１の合計電流と同じになります。

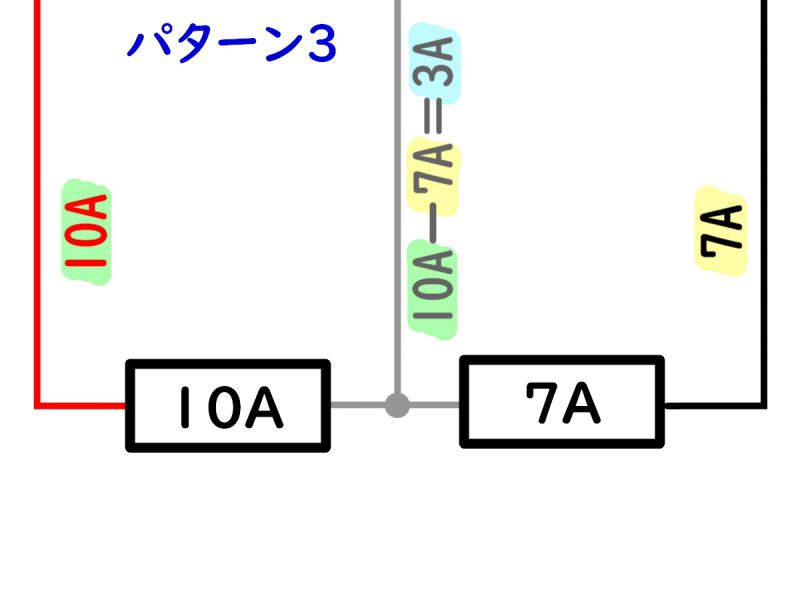

今度は10Aと7Aのドライヤーを使ったときの電流を見てみます。

赤と黒にはドライヤーの電流がそれぞれ流れます。
なので、赤と黒の電流を足すと10A＋7A＝17Aが合計電流になります。

白には、赤黒の電流が高い値から低い値を引いた値の電流が流れます。
10Aー7A＝3A

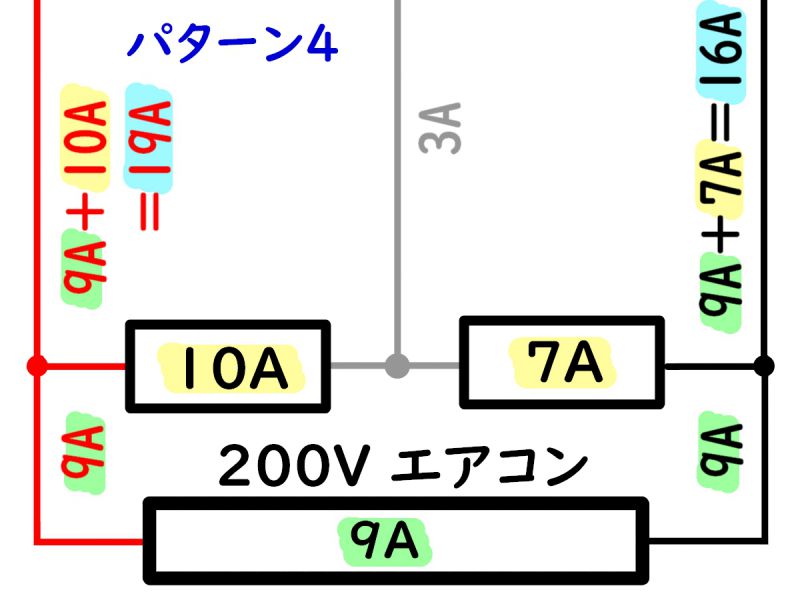

次に200V9Aのエアコンを追加してみます。

200Vの場合は赤と黒に9Aずつ増えます。
白にはつながっていないので電流の変化はありません。

赤には9Aのエアコンと10Aのドライヤーを足した値の電流が流れます。
9A＋10A＝19A

黒には9Aのエアコンと7Aのドライヤーを足した値の電流が流れます。
9A＋7A＝16A

そして、全体の合計を求めるには赤と黒の電流を足します。
19A＋16A＝35A
この35Aがパターン４の合計の電流です。

なので、ブレーカーは40A以上のものは大丈夫と言うことです。

何となくわかりましたか？

※写真では『SBスペース接続器具』が取り付けられていますが、ここでは『サービス ブレーカー』が取り付けられている状態として話します。

※サービス ブレーカーとは 契約容量に応じたブレーカー（電流制限器）を電力会社が設置するものです。
中部電力ではサービス ブレーカーと呼ばれていて、 他にもアンペア ブレーカーや契約ブレーカー、リミッターと呼ばれることもあります。

分電盤内のサービス ブレーカーの二次側の赤線と黒線の電流を測定すると、

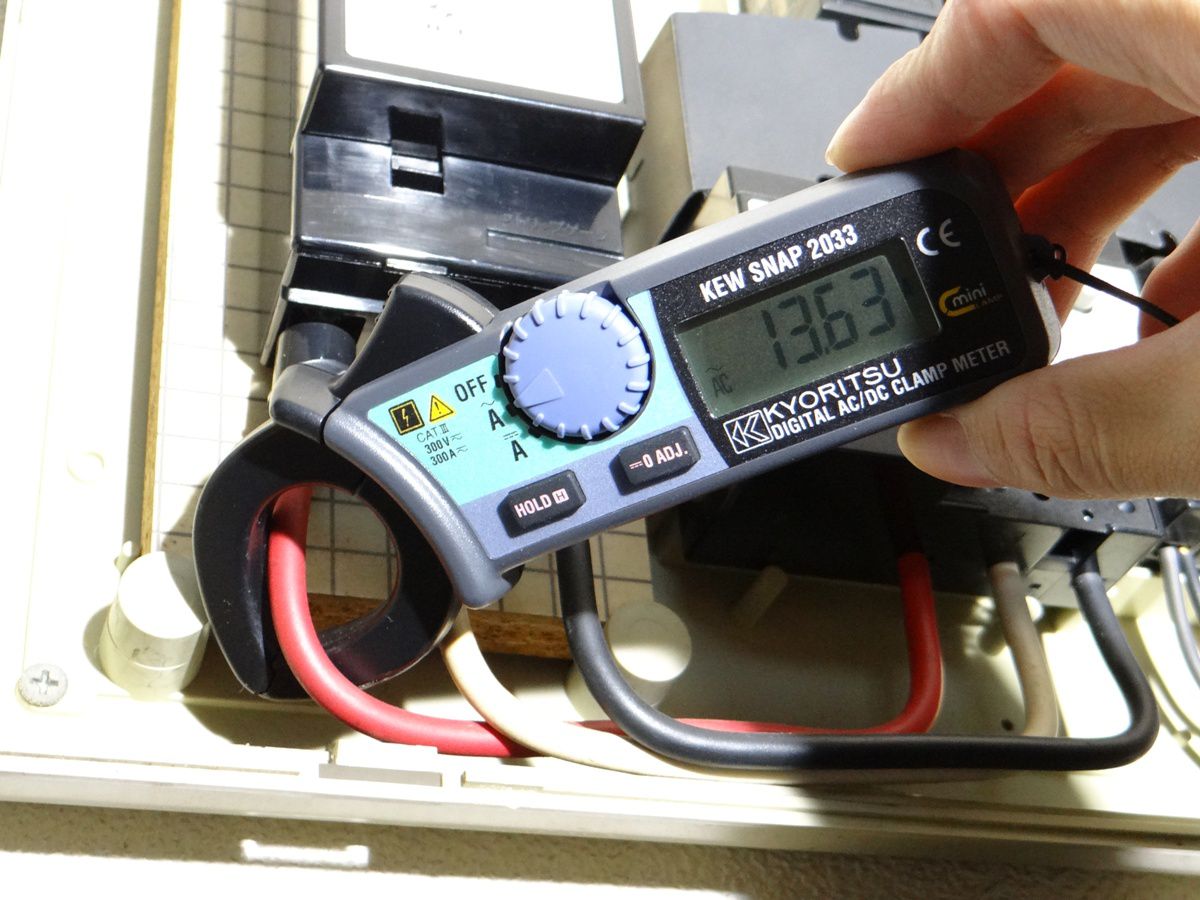

赤が13.63A、

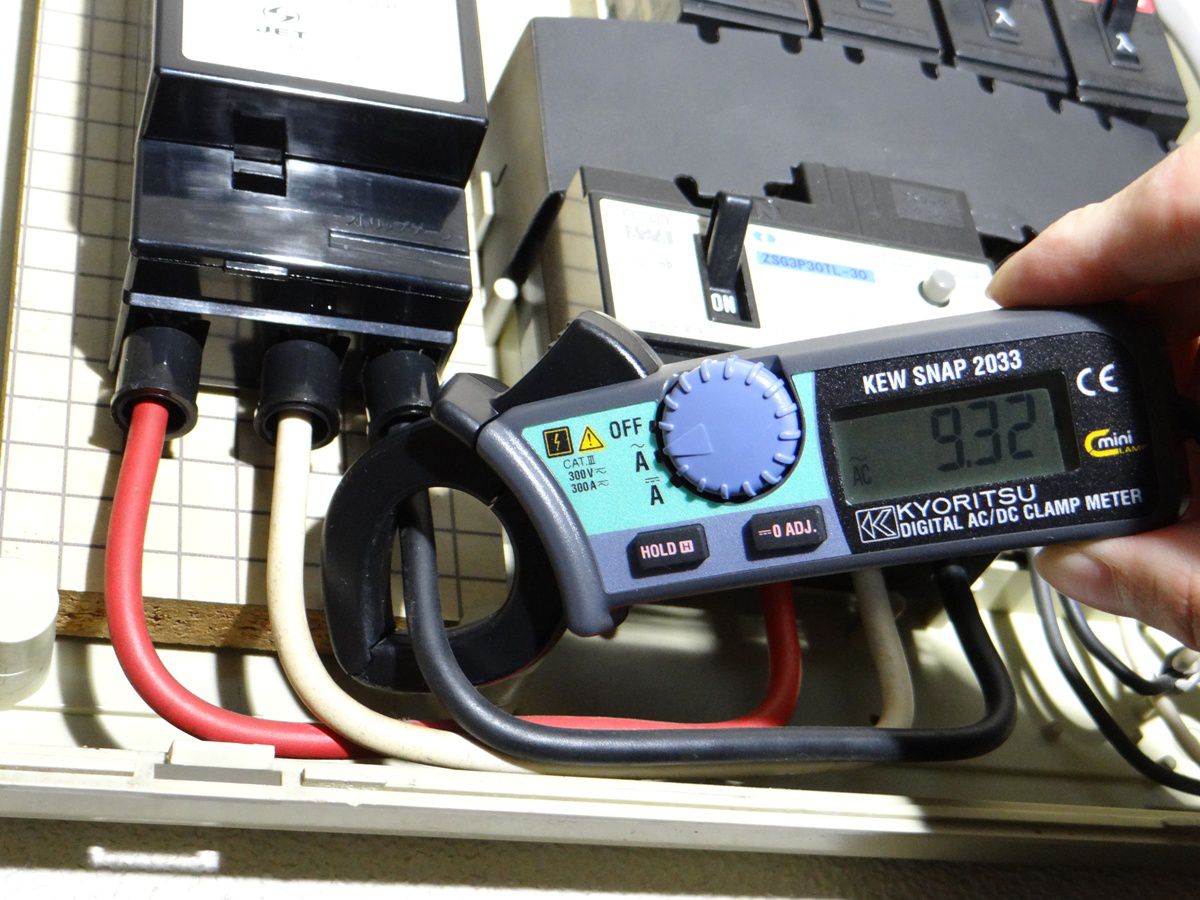

黒が9.32Aでした。
電流を合計すると13.63A＋9.32A＝22.95Aになり、
ブレーカーが40Aなので40Aー22.95A＝17.05Aの余裕があると言うことになります。

※一次側は電源側（電柱から来てる方）、二次側は負荷側（蛍光灯やテレビなどの電気を消費する方）。

※SB（サービス ブレーカー）スペース接続器具とは、最近 電力会社との契約容量を変更するとサービス ブレーカーを撤去する際に代わりに付けるものです。
他にリミッターボックスと呼ばれるものもあります。
最近ではスマートメータ（電力量計）に電流制限（ブレーカーの機能）が内蔵されているので、 契約容量の変更をするとこれに変わります。（契約によっては従来 通りの場合もある。）
SBスペース接続器具に電流を制限するブレーカーの機能はありません。
私も契約容量変更でこの様になることを初めて知りました。

※電力量計とは、電力を使った量を計る計器になります。
電気を使った分だけ数値が上がり、それに応じて料金も上がっていきます。
単純計算で100V〔ボルト〕で10A〔アンペア〕の照明を1時間使った場合、
100V×10A＝1000W〔ワット（電力）〕
1000W×1h＝1000Wh〔ワット アワー〕になり、
1000W×(1/1000)＝1kWh〔キロ ワット アワー〕が電力量計に表示されます。

※Wh〔ワット アワー〕のh〔アワー〕は時間を表す。
1h＝1時間
24h＝24時間

※kWh〔キロ ワット アワー〕のk〔キロ〕は倍になる量を表す。
1kW〔キロ ワット〕=1,000W〔ワット〕
1MW〔メガ ワット〕=1,000,000W〔ワット〕

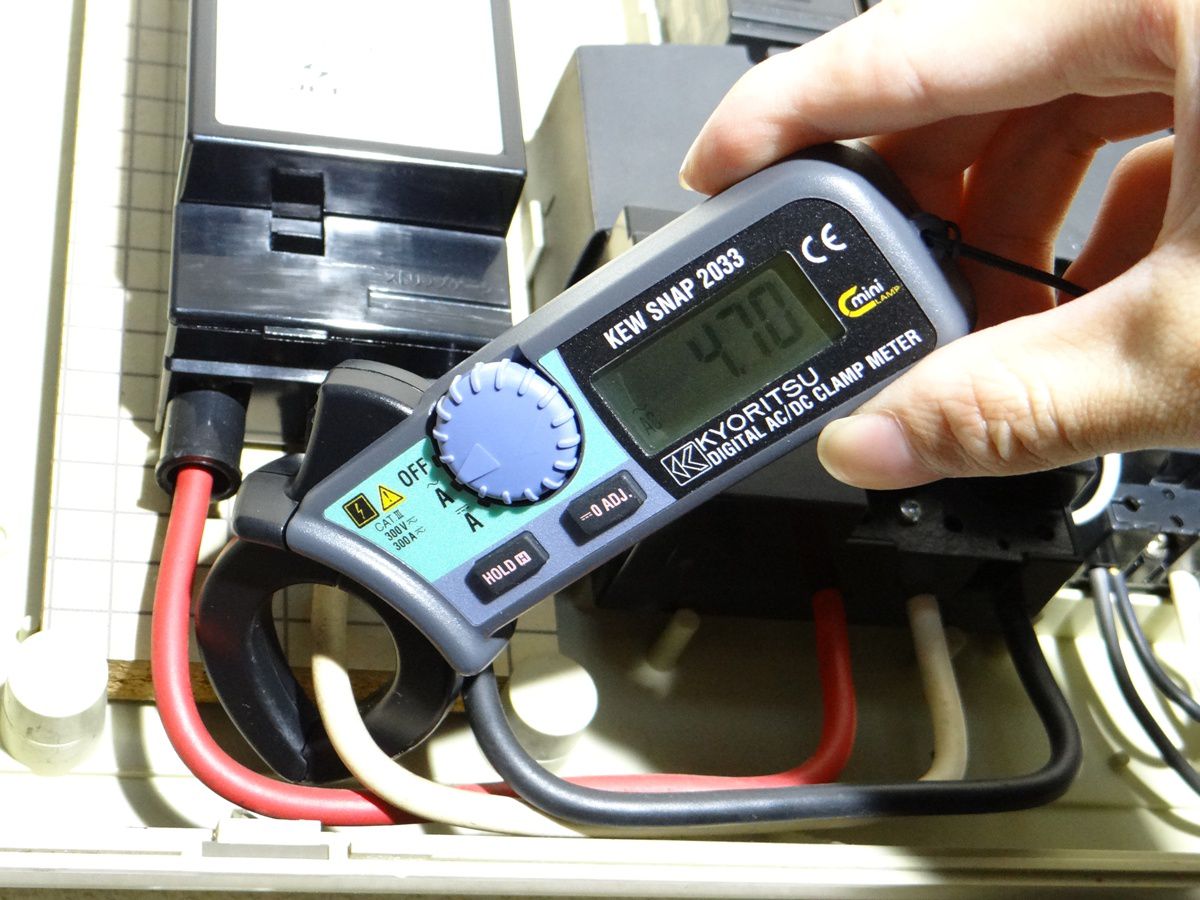

白は、4.7Aでした。

赤が13.63A、黒が9.32Aでしたので、
この電流値から白の電流値を計算してみます。
13.63Aー9.32A＝4.31A
１本ずつ測定している間に電流は変化しますので完全一致はしませんが、 測定した値と計算した値はほぼ一緒ですね。
