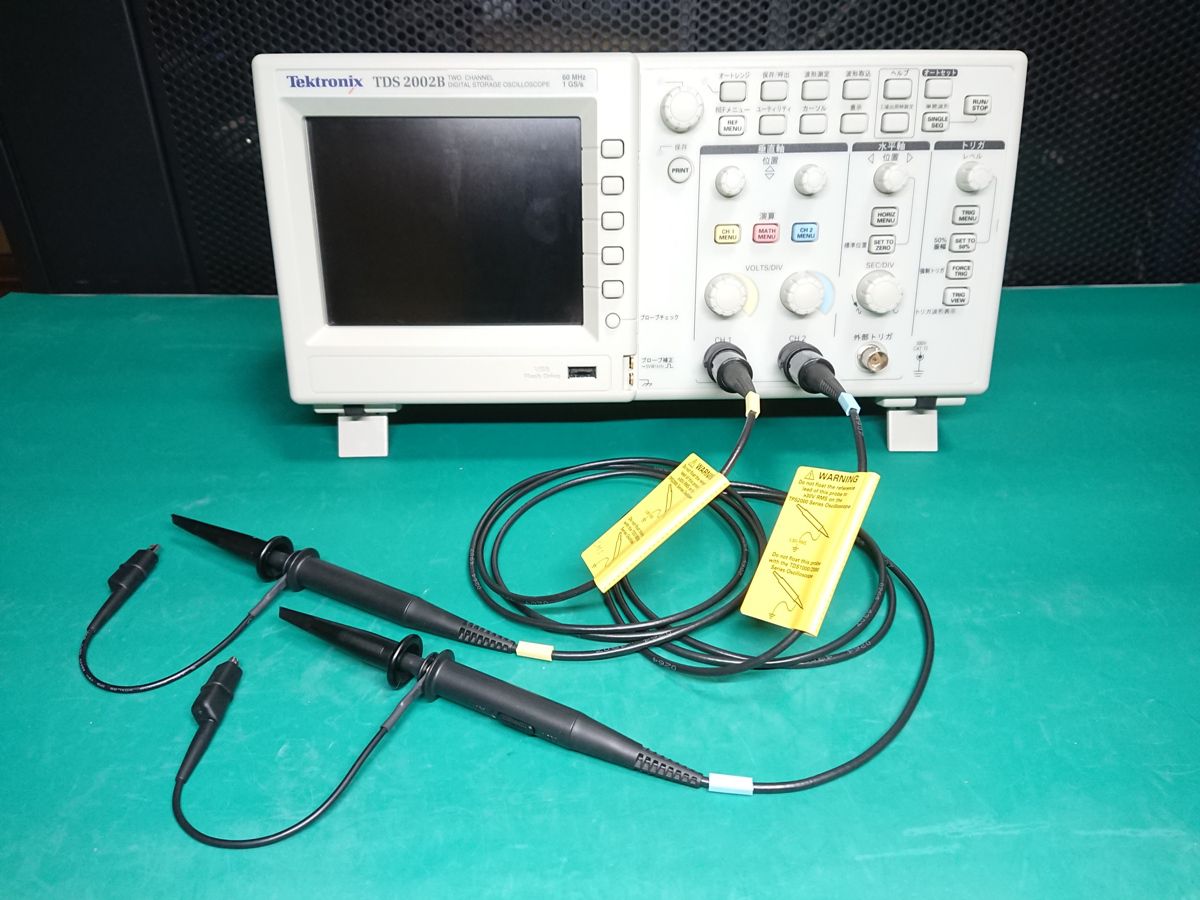

オシロスコープの紹介

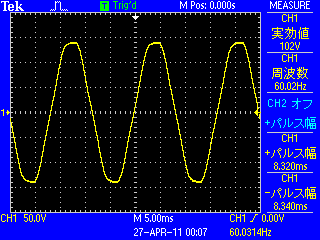

家庭用電源（西日本 60Hz）のコンセントを測定。

上の写真では、縦軸の真ん中が 0V、一番上が＋200V、一番下がー200Vになり、上に行ったり下に行ったりで＋－（プラスマイナス）を行き来しているので交流になります。
横軸は時間になり、一番左から一番右までの間が 0.05秒で、その間に３周期（山と谷を一回行くと１周期）あり、これを１秒に換算すると 1秒＝0.05秒×20、３周期×20＝60 周期になります。
つまり１秒に 60回 ＋－（プラスマイナス）を行き来しているので 60Hz(ヘルツ) になります。
ちなみに縦軸は電圧ですが、最大で 約141V もあります。
でもテスターで測ると 100V になりますね。
これは実効値が 100V で最大値は 141V になり、交流になると電圧も電流も計算が複雑になってきます。
計算は 100V×√2≒141V です。

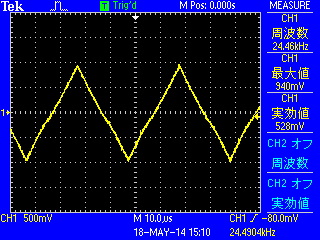

IC の MAX038（ファンクションジェネレータ）の出力を測定。

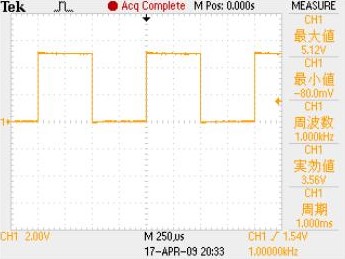

IC の NE555（タイマーIC）の出力を測定。

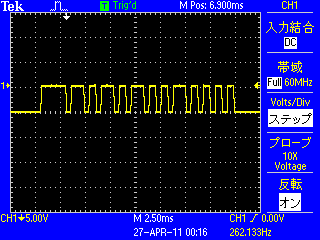

赤外線リモコンを赤外線受信モジュールで受光し、表示波形を振幅反転させたパルス波です。（＋－を逆に表示している）
