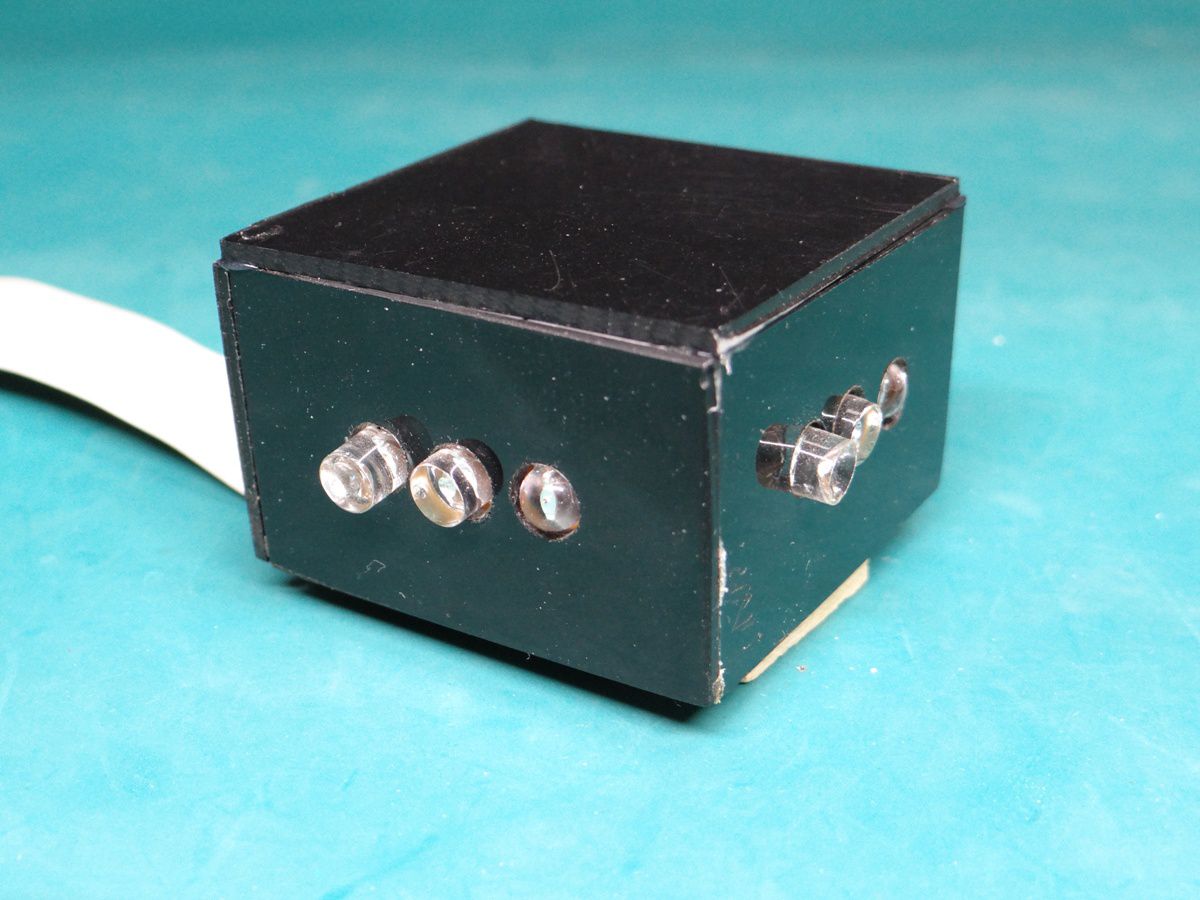

普通の信号機と同じ動作をする信号機を作りました。
信号機の自作

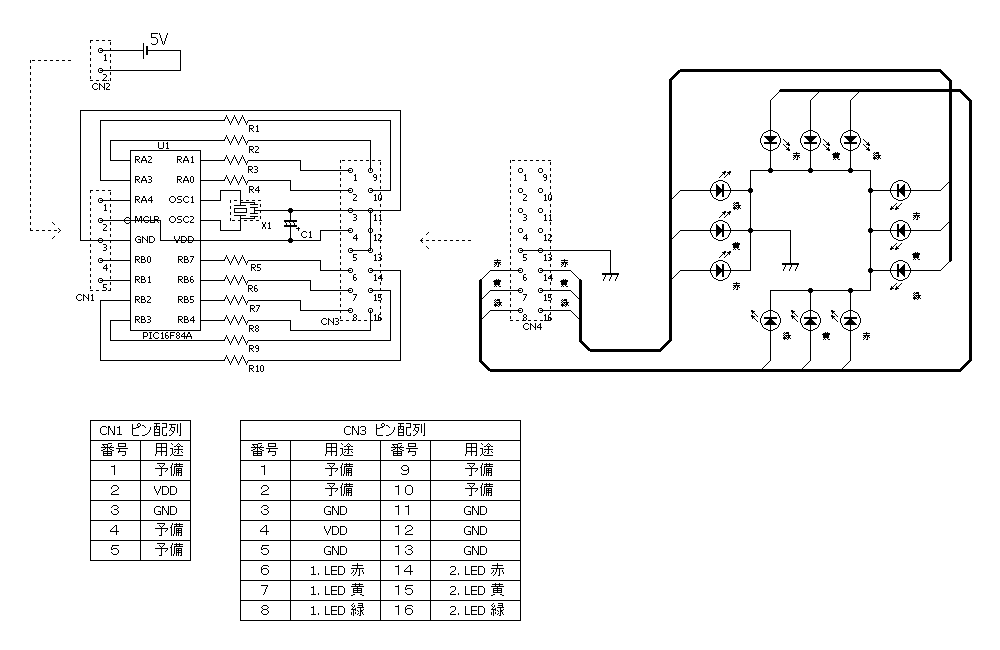

回路図
部品表
| 部品名 | 定格、値 | 記号 | 個数 |
|---|---|---|---|
| PIC16F84A | U1 | 1 | |
| ICソケット | 18P | U1 | 1 |
|
セラミック発振子 （セラロック） |
10MHz | X1 | 1 |
| 抵抗器 | 100Ω | R2, R3, R7, R8 | 4 |
| 〃 | 150Ω | R1, R4, R5, R6, R9, R10 | 6 |
| 電解コンデンサ | 16V 10μF | C1 | 1 |
| ピンヘッダ（オス） | 1列 5P | CN1 | 1 |
| 〃 | 2列 16P | CN3 | 1 |
| MILコネクタ | 2列 16P | CN4 | 1 |
| LED 赤 | 1.95V 20mA | 4 | |
| LED 黄 | 2.2V 20mA | 4 | |
| LED 緑 | 3.2V 20mA | 4 |
← 横スクロールできます。 →

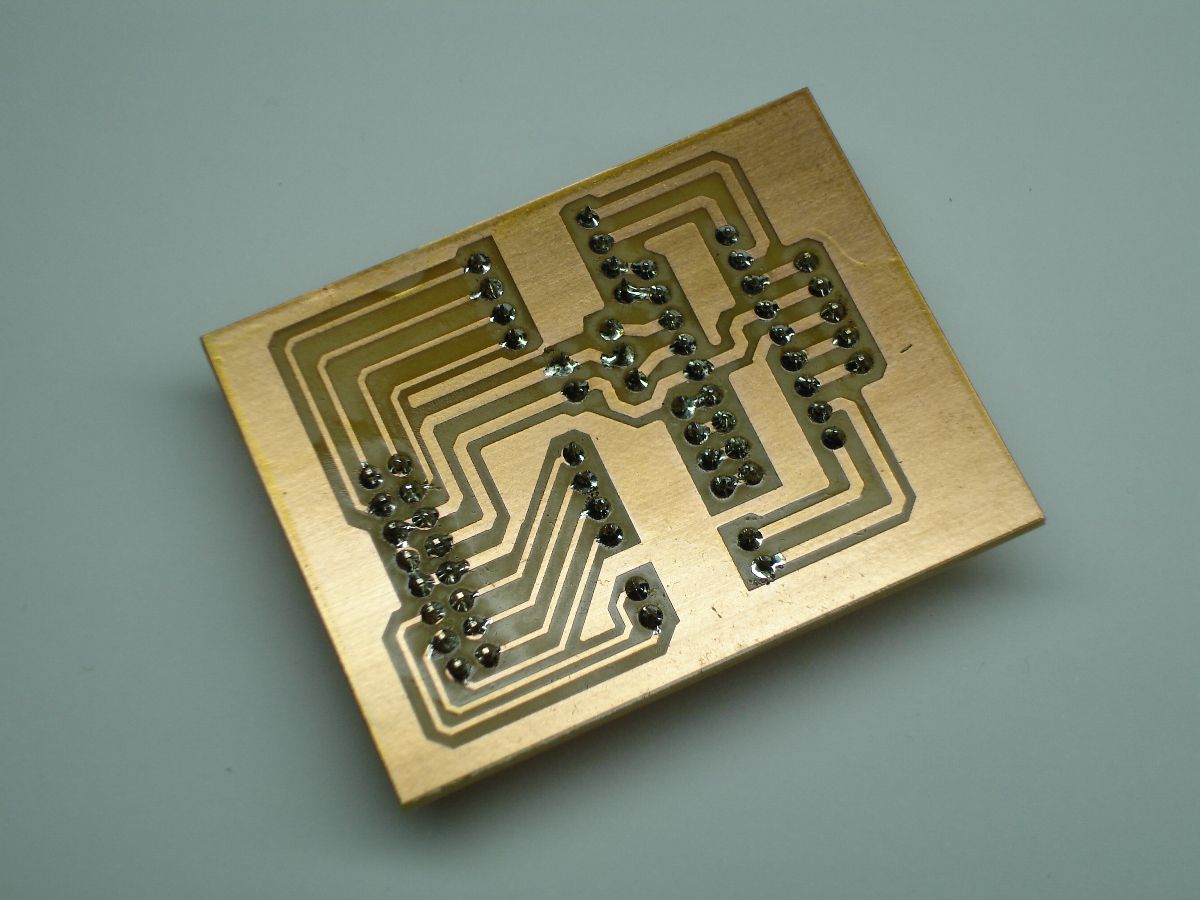

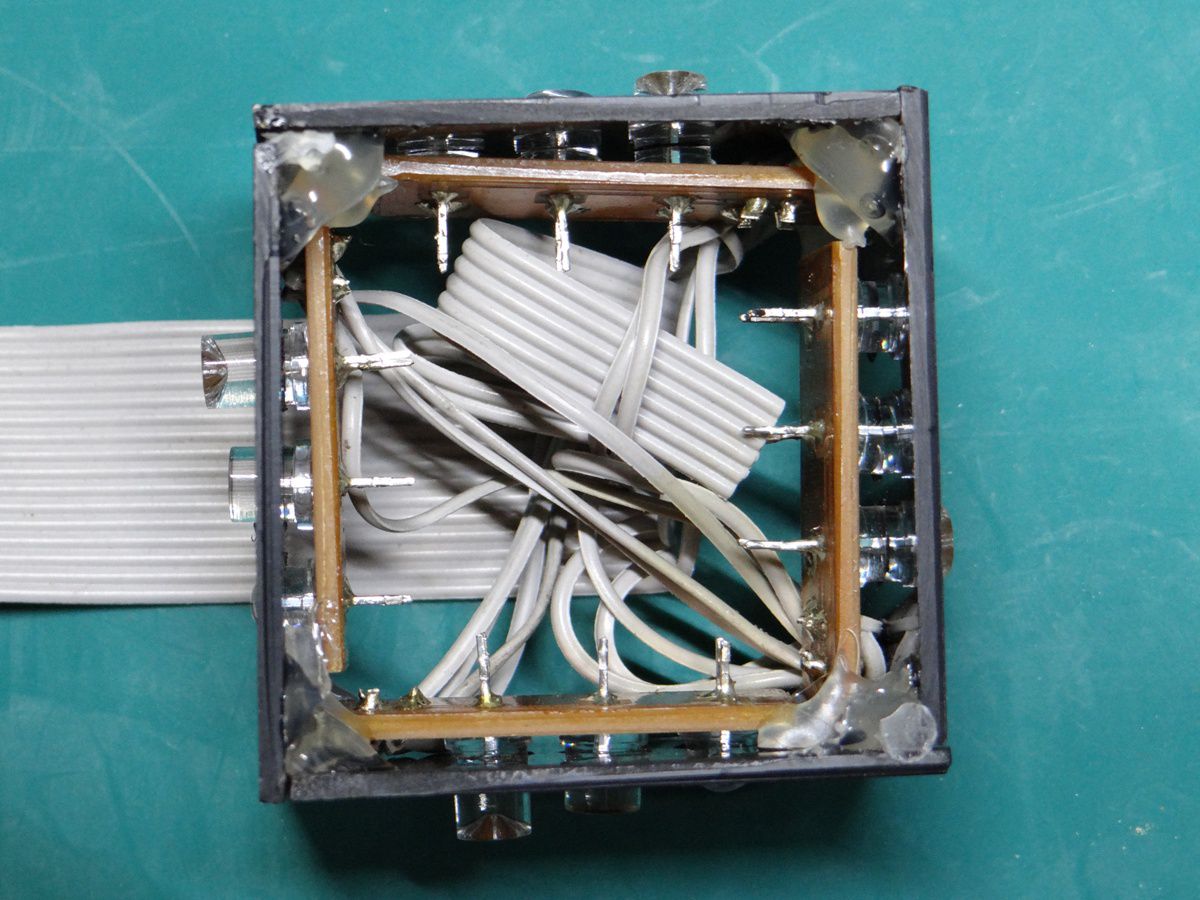

"CN4"とLEDまでの線は適当に使いました。
抵抗値の計算は (電源電圧ーLED電圧)÷LED電流。
例) (5V - 3V) / 0.02A = 100Ω
プログラム
PIC16F84A
公開日:2009年12月, 更新日:
