リストにある「-」（ハイフン）は、間の記号を省略している。
例） U1 - U4 ＝ U1、U2、U3、U4
"AT24C512" の使用個数で記憶容量が変わります。
１個の容量 65'536バイト
２個の容量 131'072バイト
３個の容量 196'608バイト
４個の容量 262'144バイト

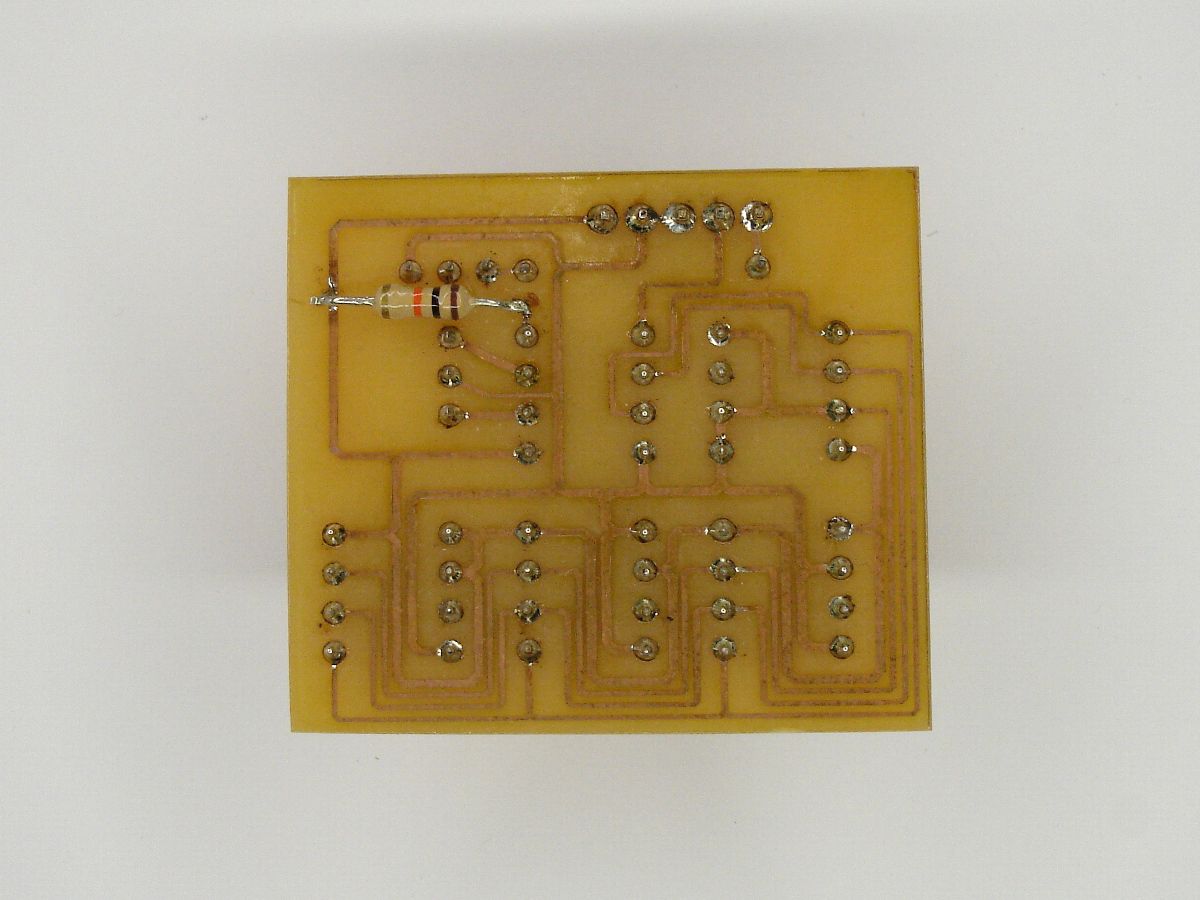

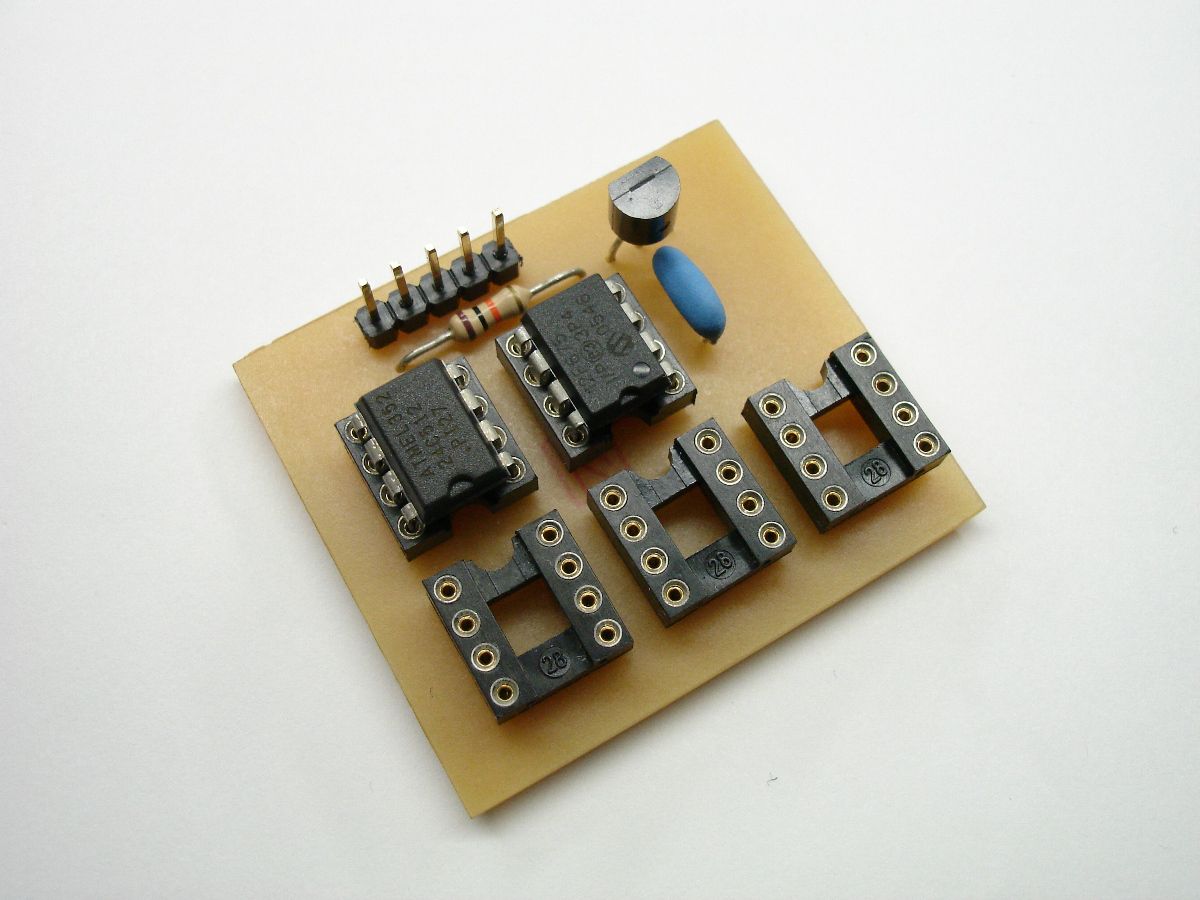

フラッシュメモリの自作

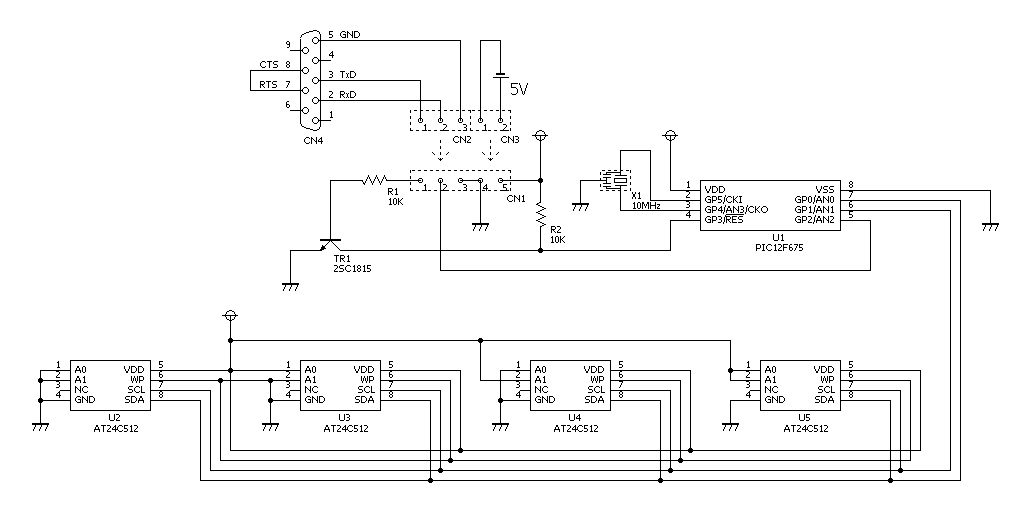

回路図
部品表
| 部品名 | 定格、値 | 記号 | 個数 |
|---|---|---|---|
| PIC12F675 | U1 | 1 | |
| AT24C512 | U2 - U5 | 最大 4 | |
| ICソケット | 8P | U1 - U5 | 5 |
|
セラミック発振子
（セラロック）
|
10MHz | X1 | 1 |
| 抵抗器 | 10KΩ | R1, R2 | 2 |
| 2SC1815 | TR1 | 1 | |
| ピンヘッダ（オス） | 1列 5P | CN1 | 1 |
|
QIコネクタ（2550コネクタ）
コンタクトピン
|
CN2, CN3 | 5 | |
|
QIコネクタ（2550コネクタ）
ハウジング
|
1列 3P | CN2 | 1 |
| 〃 | 1列 2P | CN3 | 1 |
| D-sub 9P | 9P | CN4 | 1 |
← 横スクロールできます。 →
AT24C512
プログラム
PIC12F675
Windows
サイトのリニューアル前のページに記載が無いので、とりあえず ないです。
申し訳ないです。
通信
フォーマット
パソコンとPIC間の通信をする際、データの上位と下位を４ビットに分けてアスキー文字に変換し、通信しています。
例えば、「0x19」なら「0x01, 0x09」→「0x31, 0x39」
※これだけしか記載がなかったです。(-_-;)
公開日:2011年05月, 更新日:
