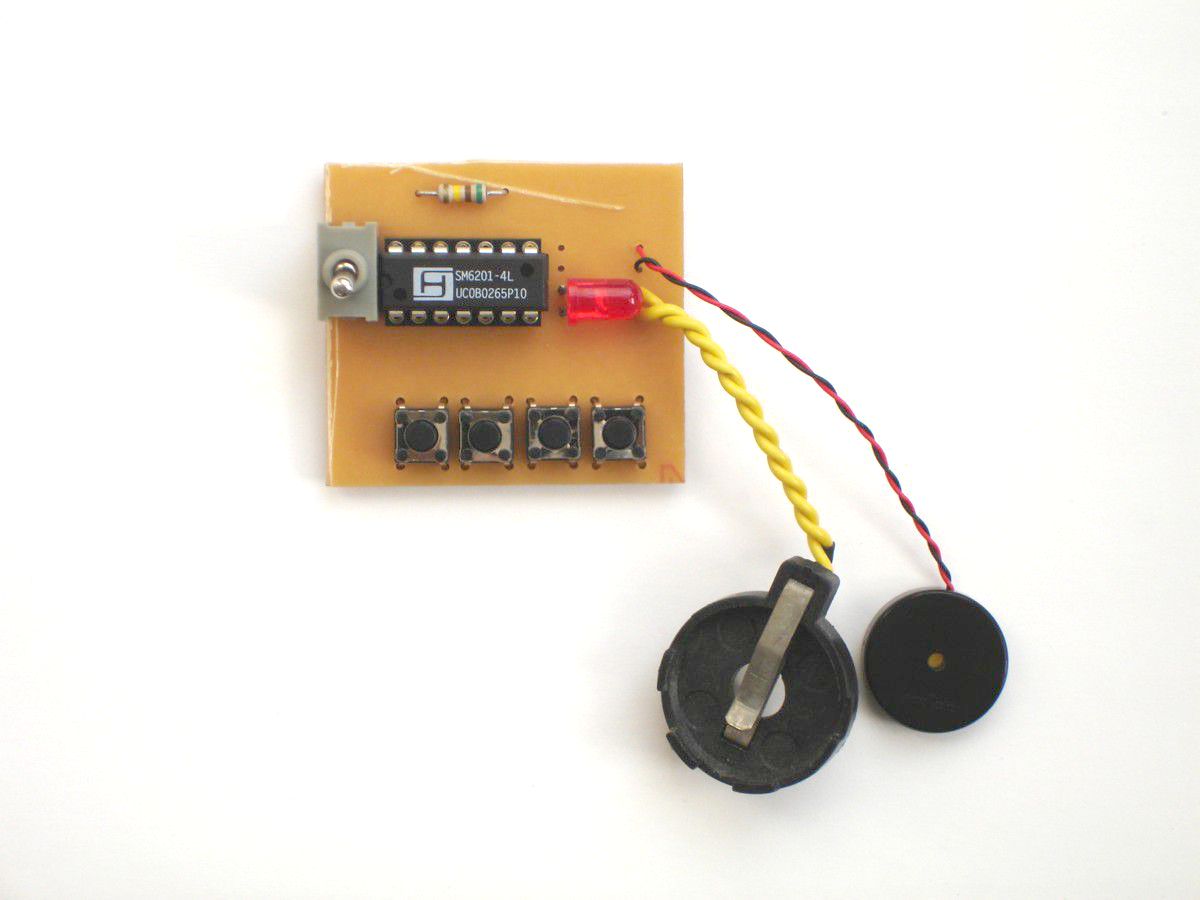

クリスマスのメロディーが鳴る、電子オルゴールを自作しました。

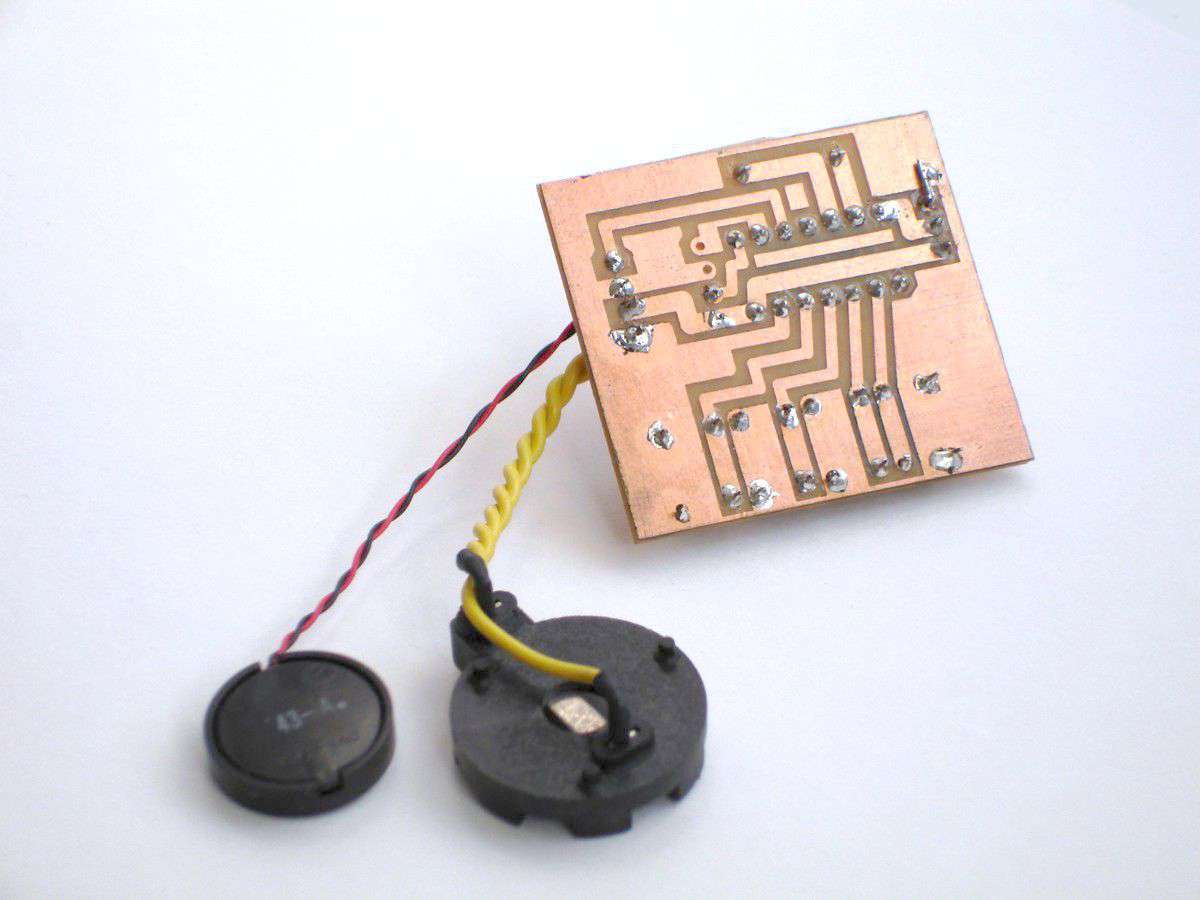

電子オルゴールの自作

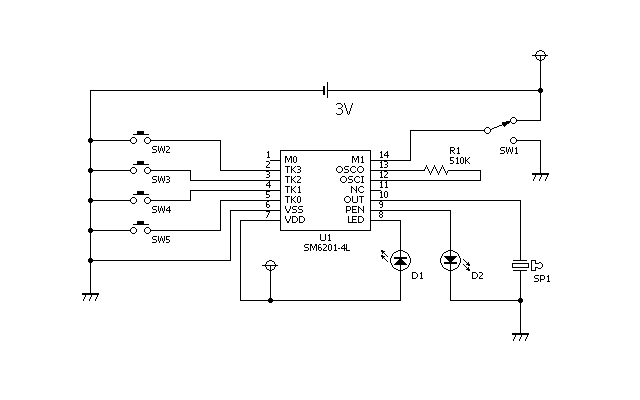

回路図
"D1"はメロディとは関係なしで再生中に点灯するだけなので、
LEDは付けませんでした。（予備として残しています。）
部品表
| 部品名 | 定格、値 | 記号 | 個数 |
|---|---|---|---|
| SM6201-4L | 3V (max 5V) | U1 | 1 |
| ICソケット | 14P | U1 | 1 |
| 抵抗器 | 510KΩ | R1 | 1 |
| LED | 3.2V | D2 | 1 |
| トグルスイッチ | 125V 0.3A | SW1 | 1 |
| タクトスイッチ | SW2 - SW5 | 4 | |
| 圧電スピーカー | 25Vp-p | SP1 | 1 |
| ボタン電池ホルダー | 1 |
← 横スクロールできます。 →
リストにある「-」（ハイフン）は、間の記号を省略している。
例）SW2 - SW5 ＝ SW2、SW3、SW4、SW5
メロディーの種類
SM6201-2L
Japanese Lullaby（ゆりかごの唄）
Brahms' Lullabyu（ブラームスの子守唄）
Rockaby Baby（ロッカバイ ベィビィ）
SM6201-4L
Jingle Bells（ジングルベル）
We Wish You a Merry Christmas（ウィーウィッシュ・メリークリスマス）
Santa Claus is Coming to Town（サンタが町にやってきた）
公開日:2009年, 更新日:
