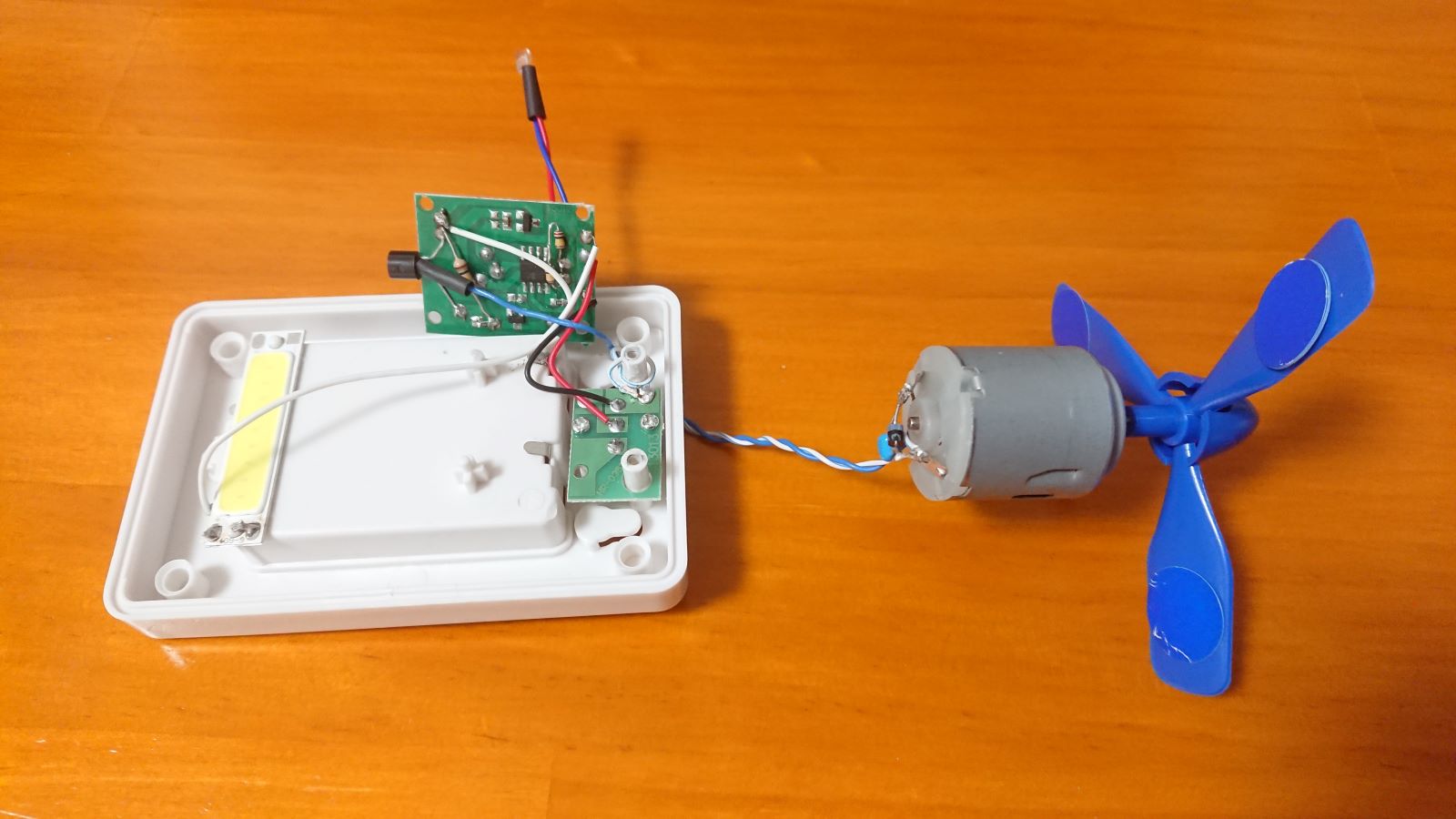

消臭剤の香りがしなくなったときに、強制的に香りを拡散させる拡散機を作りました。
消臭剤 拡散機
試行錯誤

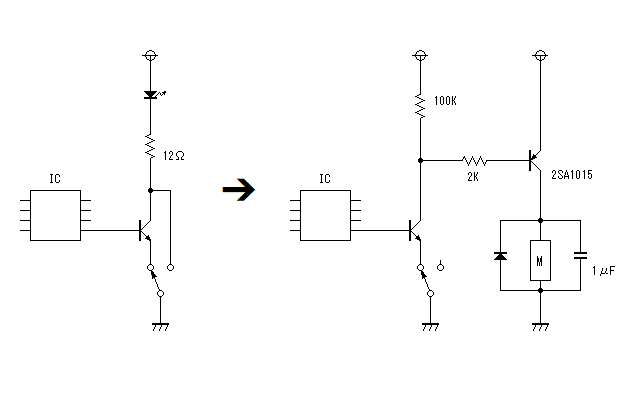

まずは改造前の回路を確認して改造後の回路を決める。
トランジスタ（2SA1015）のベース側に取り付ける抵抗値を10KΩから5KΩ、2KΩと減らして適当に決める。

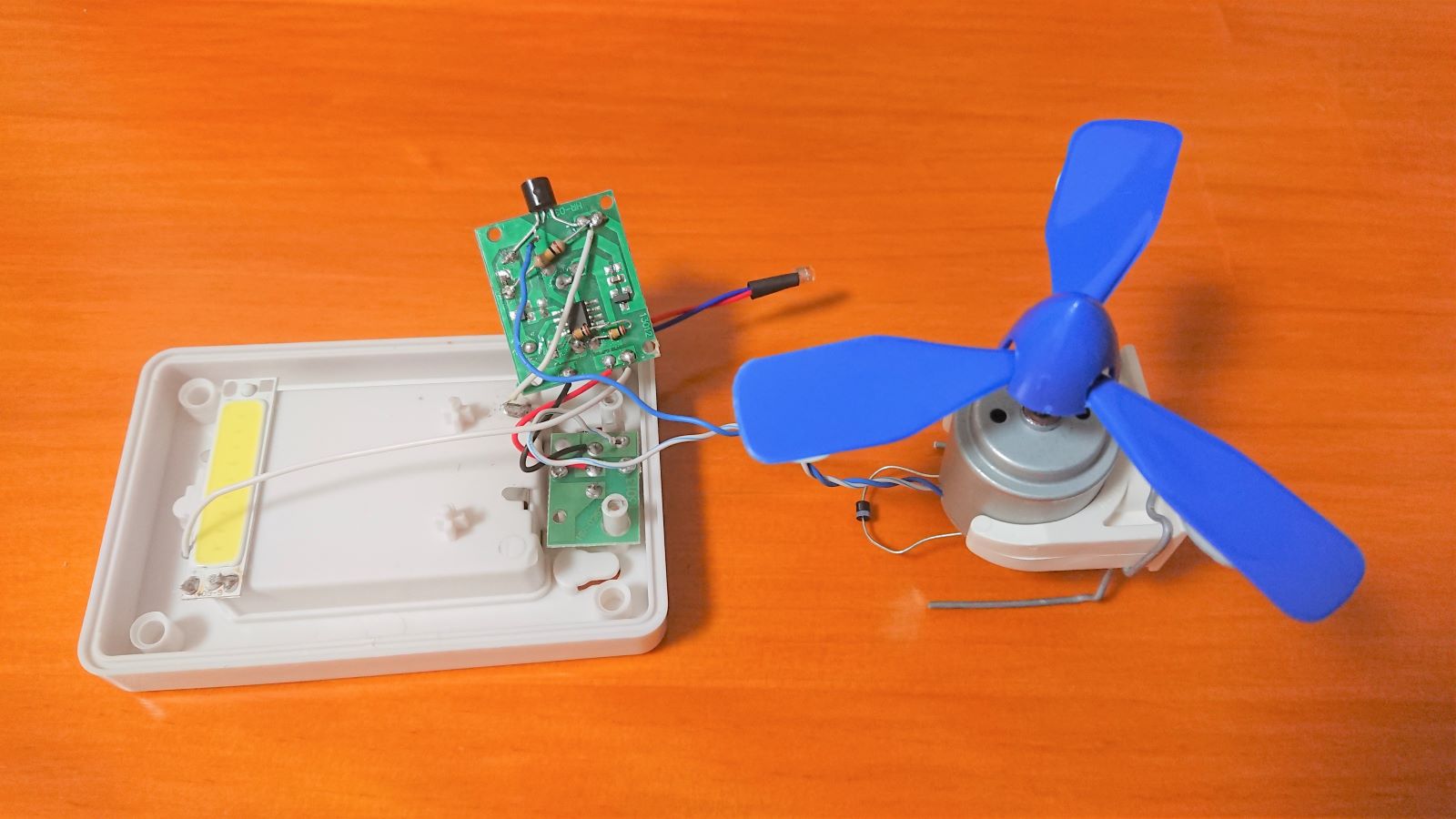

2KΩでモーターが回ったので決定。
カバーが閉じられるように配線し直す。
※前回改造した後なので、余分な抵抗器が２個付いてます。

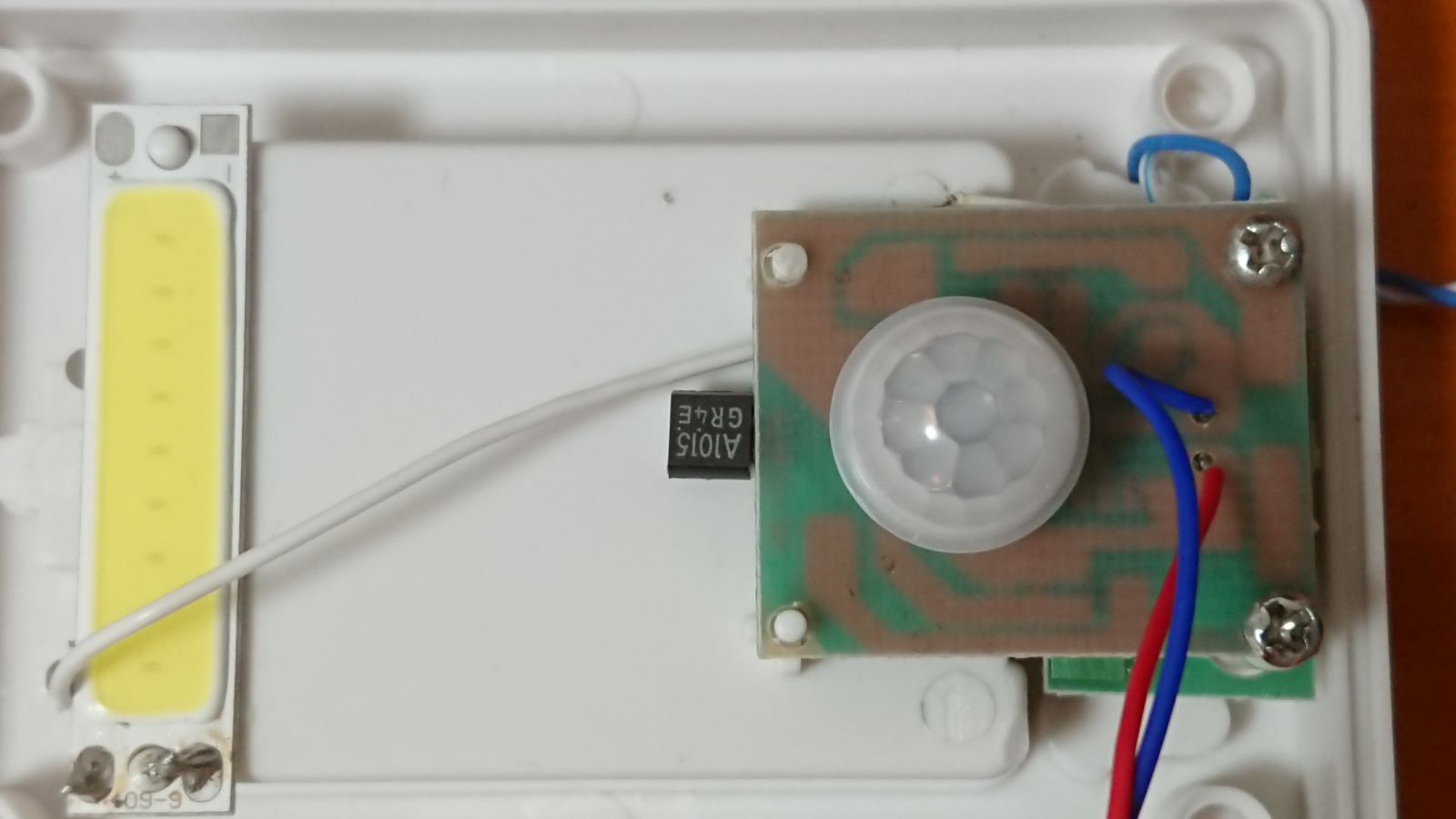

トランジスタがこんにちは！してます。
部品表
| 部品名 | 定格、値 | 個数 |
|---|---|---|
| 2SA1015 | 1 | |
| 抵抗器 | 100KΩ | 1 |
| チップ抵抗器 | 1KΩ | 2 |
| ダイオード | 1 | |
| 積層セラミックコンデンサ | 1μF | 1 |
| モーター | 3V 0.09A 6000rpm | 1 |
| プロペラ | シャフト径 2mm | 1 |
← 横スクロールできます。 →
モーターとプロペラはホームセンターで購入して、他は家にあるものを使用した。
結果
トイレの照明を消して手をかざすとプロペラが回って、約30秒後に停止。
成功かと思いきや、あまり香りがしない…。
ヨシッ！、別の消臭剤を試そう。
そして、元に戻そう ( ﾉД`)ｼｸｼｸ…
